>#BGP 协议
[TOC]

##BGP 协议介绍

tn2>BGP 全称是 Border Gateway Protocol, 对应中文是边界网关协议。
BGP是互联网上一个核心的去中心化自治路由协议。
从这个解释来看，首先这是一个用于互联网（Internet）上的路由协议。它的地位是核心的（目前是最重要的，互联网上唯一使用的路由协议），它的目的是去中心化，以达到各个网络自治。不过还是有点抽象。
先看看几个相关的概念：

| 名词概念 | 描述 |
| ------------ | ------------ |
| AS（Autonomous system） 自治系统 | 指在一个（有时是多个）组织管辖下的所有IP网络和路由器的全体，它们对互联网执行共同的路由策略。也就是说，对于互联网来说，一个AS是一个独立的整体网络。而BGP实现的网络自治也是指各个AS自治。每个AS有自己唯一的编号。 |
| IGP（Interior Gateway Protocol） 内部网关协议 | 在一个AS内部所使用的一种路由协议。一个AS内部也可以有多个路由器管理多个网络。各个路由器之间需要路由信息以知道子网络的可达信息。IGP就是用来管理这些路由。代表的实现有RIP和OSPF。 |
| EGP（Exterior Gateway Protocol） 外部网关协议 | 在多个AS之间使用的一种路由协议，现在已经淘汰，被BGP取而代之。|

tn2>由于BGP就是为了替换EGP而创建，它的地位与EGP相似。
但是BGP也可以应用在一个AS内部。

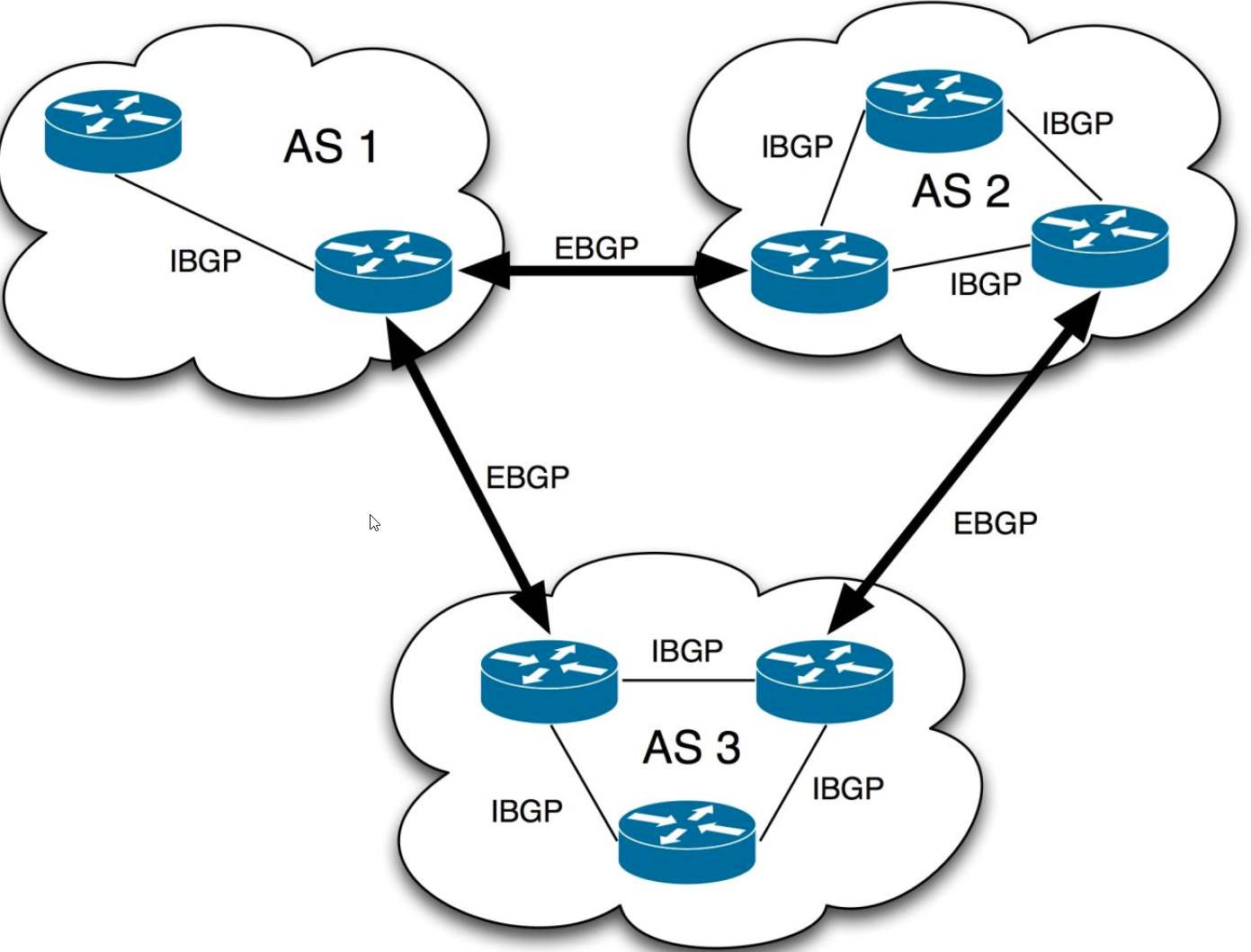

因此BGP又可以分为IBGP（Interior BGP ：同一个AS之间的连接）和EBGP（Exterior BGP：不同AS之间的BGP连接）。
既然EGP已经被替代了，那EBGP的存在比较好理解，但是IGP协议都还活得好好的（这里指的是OSPF），那IBGP的意义何在？
IGP的协议是针对同一个AS网络来设计的，一个自治网络的规模一般都不大，所以设计的时候就没有考虑大规模网络的情况。
而当一个自治网络足够大时，OSPF存在性能瓶颈（后面会说明）。
BGP本身就是为了在Internet工作，其设计就是为了满足大型网络的要求，所以大型私有IP网络内部可以使用IBGP。总的来说，这几类路由协议，小规模私有网络IGP，大规模私有网络IBGP，互联网EBGP。

![](https://img.tnblog.net/arcimg/hb/5f47695d8b384d75ad4c2fe0a0abe508.png)

>### 定义

tn2>边界网关协议BGP（Border Gateway Protocol）是一种实现自治系统AS（Autonomous System）之间的路由可达，并选择最佳路由的距离矢量路由协议。早期发布的三个版本分别是BGP-1、BGP-2和BGP-3，1994年开始使用BGP-4，2006年之后单播IPv4网络使用的版本是BGP-4，其他网络（如IPv6等）使用的版本是MP-BGP。
MP-BGP是对BGP-4进行了扩展，来达到在不同网络中应用的目的，BGP-4原有的消息机制和路由机制并没有改变。
MP-BGP在IPv6单播网络上的应用称为BGP4+，在IPv4组播网络上的应用称为MBGP（Multicast BGP）。

>### 目的

tn2>为方便管理规模不断扩大的网络，网络被分成了不同的自治系统。1982年，外部网关协议EGP（Exterior Gateway Protocol）被用于实现在AS之间动态交换路由信息。
但是EGP设计得比较简单，只发布网络可达的路由信息，而不对路由信息进行优选，同时也没有考虑环路避免等问题，很快就无法满足网络管理的要求。
BGP是为取代最初的EGP而设计的另一种外部网关协议。不同于最初的EGP，BGP能够进行路由优选、避免路由环路、更高效率的传递路由和维护大量的路由信息。
虽然BGP用在AS之间传递路由信息，但并非所有AS之间传递路由信息都要运行BGP。如数据中心上行到Internet的出口上，为了避免Internet海量路由对数据中心内部网络影响，设备采用静态路由代替BGP与外部网络通信。

>### 受益

tn2>BGP从多方面保证了网络的安全性、灵活性、稳定性、可靠性和高效性：
BGP采用认证和GTSM的方式，保证了网络的安全性。
BGP提供了丰富的路由策略，能够灵活的进行路由选路，并且能指导邻居按策略发布路由。
BGP提供了路由聚合和路由衰减功能用于防止路由振荡，有效提高了网络的稳定性。
BGP使用TCP作为其传输层协议（端口号为179），并支持BGP与BFD联动、BGP Tracking和BGP GR和NSR，提高了网络的可靠性。
在邻居数目多、路由量大且大多邻居有相同出口策略场景下，BGP用按组打包技术极大提高了BGP打包发包性能
更多名词定义：

| 名词概念 | 描述 |
| ------------ | ------------ |
| BGP | 1. 边界网关协议（Border Gateway Protocol）是互联网上一个核心的去中心化自治路由协议，它通过维护IP路由表或前缀表来实现自治系统（AS）之间的可达性 2. 大多数ISP使用BGP来与其他ISP创建路由连接，特大型的私有IP网络也可以使用BGP 3. BGP的通信对端（对等实体，Peer）通过TCP（端口179）会话交换数据，BGP路由器会周期地发送19字节的保活消息来维护连接。在路由协议中，只有BGP |
| IBGP | 内部边界网关协议。同一个AS内部的两个或多个对等实体之间运行的BGP被称为IBGP |
| IGP | 1. 一个IGP内部应该仅有数十（最多小几百）个对等实体 2. 对于端点数，也存在限制，一般在数百（最多上千）个Endpoint级别 IBGP和IGP都是处理AS内部路由的，仍然需要IGP的原因是： （1） IBGP之间是TCP连接，也就意味着IBGP邻居采用的是逻辑连接的方式，两个IBGP连接不一定存在实际的物理链路。所以需要有IGP来提供路由，以完成BGP路由的递归查找 |
| EBGP | 外部边界网关协议。归属不同的AS的对等实体之间运行的BGP称为EBGP。 |
| Border Router | 边界路由器，在AS边界上与其他AS交换信息的路由器 |
| AS | 自治系统（Autonomous system），一个组织（例如ISP）管辖下的所有IP网络和路由器的整体。 参与BGP路由的每个AS都被分配一个唯一的自治系统编号（ASN）。对BGP来说ASN是区别整个相互连接的网络中的各个网络的唯一标识。64512到65535之间的ASN编号保留给专用网络使用 |
| Route Reflector | 1. 同一AS内如果有多个路由器参与BGP路由，则它们之间必须配置成全连通的网状结构——任意两个路由器之间都必须配置成对等实体。由于所需要TCP连接数是路由器数量的平方，这就导致了巨大的TCP连接数 为了缓解这种问题，BGP支持两种方案：Route Reflector、Confederations 路由反射器（Route Reflector）是AS内的一台路由器，其它所有路由器都和RR直接连接，作为RR的客户机。RR和客户机之间建立BGP连接，而客户机之间则不需要相互通信 RR的工作步骤如下： (1)从非客户机IBGP对等实体学到的路由，发布给此RR的所有客户机 (2)从客户机学到的路由，发布给此RR的所有非客户机和客户机 (3)从EBGP对等实体学到的路由，发布给所有的非客户机和客户机 RR的一个优势是配置方便，因为只需要在反射器上配置 |
| 工作负载 | Workload，即运行在Calico节点上的虚机或容器 |
| 全互联 | 全互联网络（Full node-to-node Mesh）是指任何两个Calico节点都进行配对的L3连接模 |

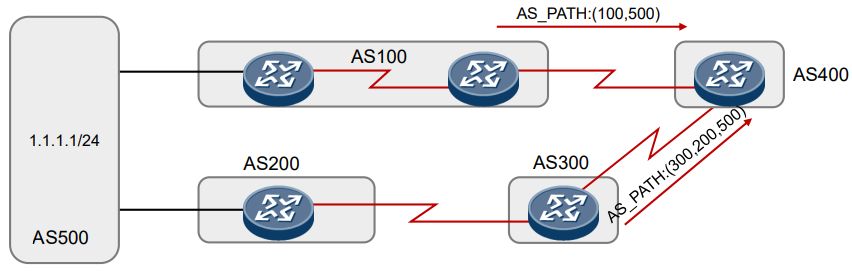

tn2>通过下面的这副图中关于BGP的理解将会更加清晰。

![](https://img.tnblog.net/arcimg/hb/2593c123437544ceb53af009972f15bc.png)

tn2>BGP使用TCP为传输层协议，TCP端口号179。路由器之间的BGP会话基于TCP连接而建立。
运行BGP的路由器被称为BGP发言者（BGP Speaker），或BGP路由器。
两个建立BGP会话的路由器互为对等体（Peer）。BGP对等体之间交换BGP路由表。
BGP路由器只发送增量的BGP路由更新，或进行触发更新（不会周期性更新）。
BGP具有丰富的路径属性和强大的路由策略工具。
BGP能够承载大批量的路由前缀，用于大规模的网络中
BGP通常被称为路径矢量路由协议（Path-Vector Routing Protocol）。
每条BGP路由都携带着多种路径属性（Path attribute），在各种路径属性中，AS_Path属性是非常关键的一个。AS_Path属性记录了BGP路由传递过程中所经过的AS号，实际上它是一个AS号的列表。
BGP路由器不接受AS_Path中包含其自身AS号的路由更新。AS_Path属性值的长短（AS号的个数）会作为一个比较的依据，影响BGP路由选择的决策。

## 关于BGP包的格式

![](https://img.tnblog.net/arcimg/hb/c20562fd18aa4b97a8321ccfebb3953f.png)

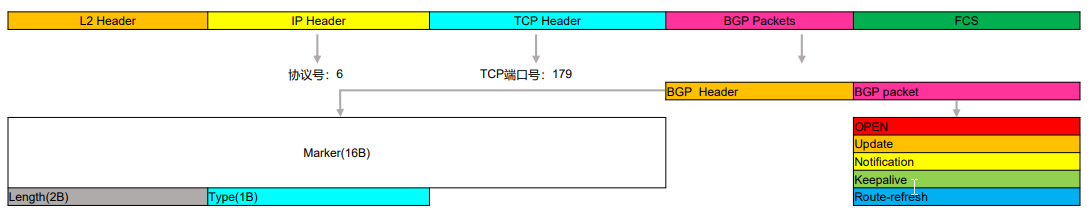

tn2>BGP报文类型字段解释：

| 报文名称 | 作用 | 发包场景 |
| ------------ | ------------ | ------------ |
| Open | 协商BGP邻居的各项参数，建立邻居关系。 | BGP对等体之间需先建立TCP连接，如果TCP连接成功，那么BGP向对等体发送Open报文。 |
| Update | 用于发送BGP路由信息。 | 连接建立后，有路由需要发送或路由变化时，发送UPDATE通告对端路由信息。 |
| Notification | 报告错误，中止对等体关系。 | 当BGP在运行中发现错误时，要发送NOTIFICATION报文通告BGP对端。 |
| Keepalive | 维持BGP对等体关系。 | 定时发送Keepalive报文以保持BGP对等体关系的有效性。 |
| Route-refresh | 用于在改变路由策略后请求对等体重新发送路由信息。只有支持路由刷新能力的BGP设备会发送和响应此报文。 | 当路由策略发生变化时，触发请求对等体重新通告路由。 |

## IBGP 与 EBGP

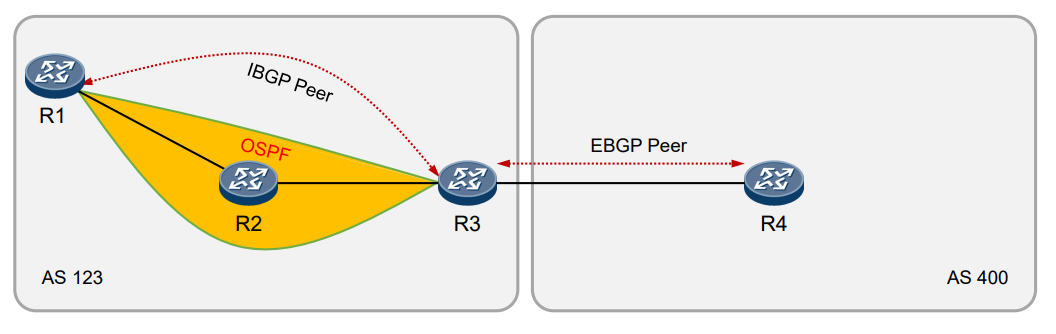

![](https://img.tnblog.net/arcimg/hb/54746aa076574c9b817883c9188313f0.png)

tn2>IBGP（Internal BGP）：位于相同自治系统的BGP路由器之间的BGP邻接关系。
两台路由器之间要建立IBGP对等体关系，必须满足两个条件：
1.两个路由器所属AS需相同（也即AS号相同）。
2.在配置BGP时，Peer命令所指定的对等体IP地址要求路由可达，并且TCP连接能够正确建立
EBGP（External BGP）：位于不同自治系统的BGP路由器之间的BGP邻接关系。
两台路由器之间要建立EBGP对等体关系，必须满足两个条件：
1.两个路由器所属AS不同（也即AS号不同）。
2.在配置BGP时，Peer命令所指定的对等体IP地址要求路由可达，并且TCP连接能够正确建立.

tn>这里可能有疑问的是IBGP既然能够使R1与R3邻接相通，那关OSPF什么事情？
我们可以把IBGP想象成IGP的更上一层的抽象，IGP的具体实现这里是OSPF，作用在于主动学习路由。
通过IBGP开放的端口更新相关路由表，但学习是ospf学习得到的。
当与不同的AS进行连接时，对方可以不需要加入OSPF网络。
还有就是不同的路由协议它可以进行宣告，OSPF当宣告的数量一多会造成严重的性能问题（它的宣告容量是有限的），而BGP不会。

## BGP的路由学习

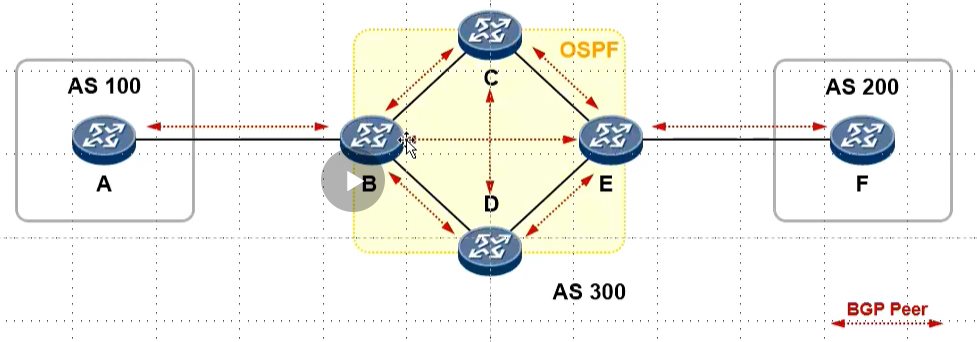

![](https://img.tnblog.net/arcimg/hb/d2992f97d3ca49d897e90e0718964186.png)

tn2>为了保证中转AS300内所有路由器都能学习到完整的BGP路由信息，我们不得不在该AS内的每一台路由器上运行BGP并且建立全互联的IBGP对等体关系。
为了防止AS内产生环路，BGP设备不将从IBGP对等体学到的路由通告给其他IBGP对等体，并与所有IBGP对等体建立全连接

tn>简单来讲C与B、D、E成为对等体，我直接从BDE中拿取它们的路由表，并且不让他们告诉其他人。
B、D、E以此内推。

## Demo 配置演示

![](https://img.tnblog.net/arcimg/hb/394ad92c748a47a0bf8668f95810150e.png)

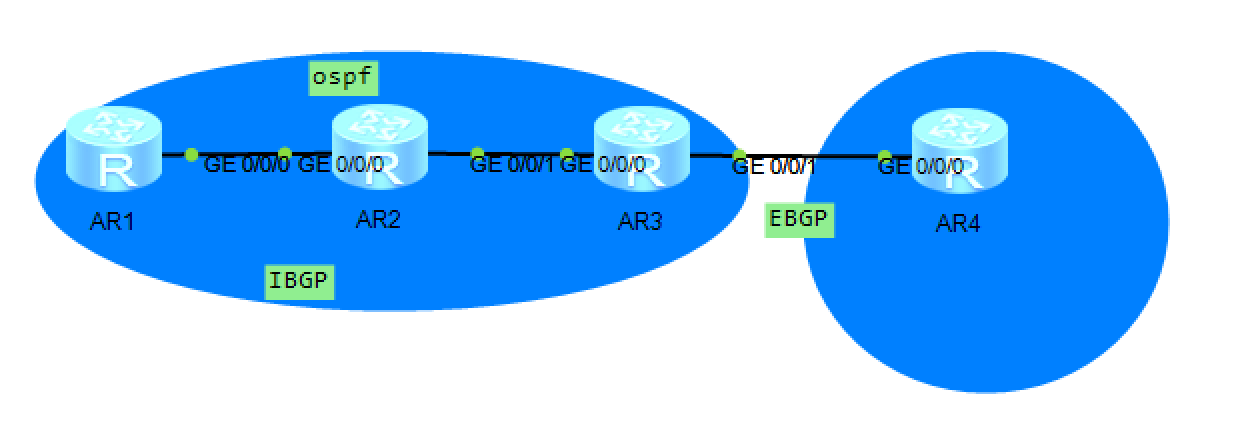

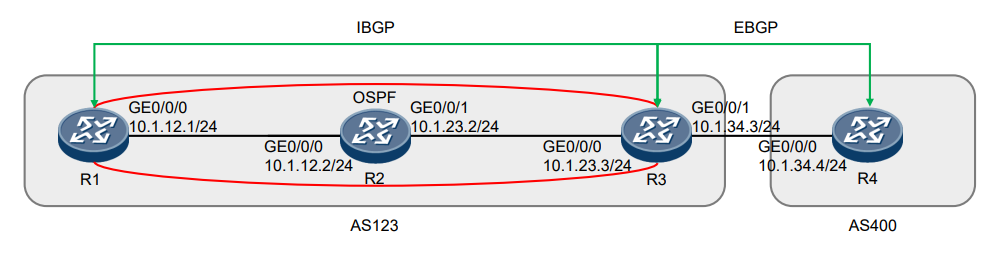

tn2>需要完成如下要求：
1.R1、R2及R3属于AS123，R4属于AS 400；
2.AS123内的R1、R2及R3运行OSPF，通告各自直连接口（包括三台设备的Loopback0接口），注意OSPF域的工作范围；所有设备的Loopback0接口地址为x.x.x.x/32，其中x为设备编号（如R1的接口地址为1.1.1.1/32）。
3.R3与R4之间建立EBGP对等体关系，R2暂时不运行BGP，R1与R3之间建立IBGP对等体关系，所有的BGP对等体关系基于直连接口建立；R4将直连路由4.4.4.4/32通告到BGP，要求R1能学习到BGP路由4.4.4.4/32；
4.修改BGP配置，使得R1与R3基于Loopback0接口建立IBGP对等体关系

![](https://img.tnblog.net/arcimg/hb/26f61a5c523a401d95c9ff54b82fb782.png)

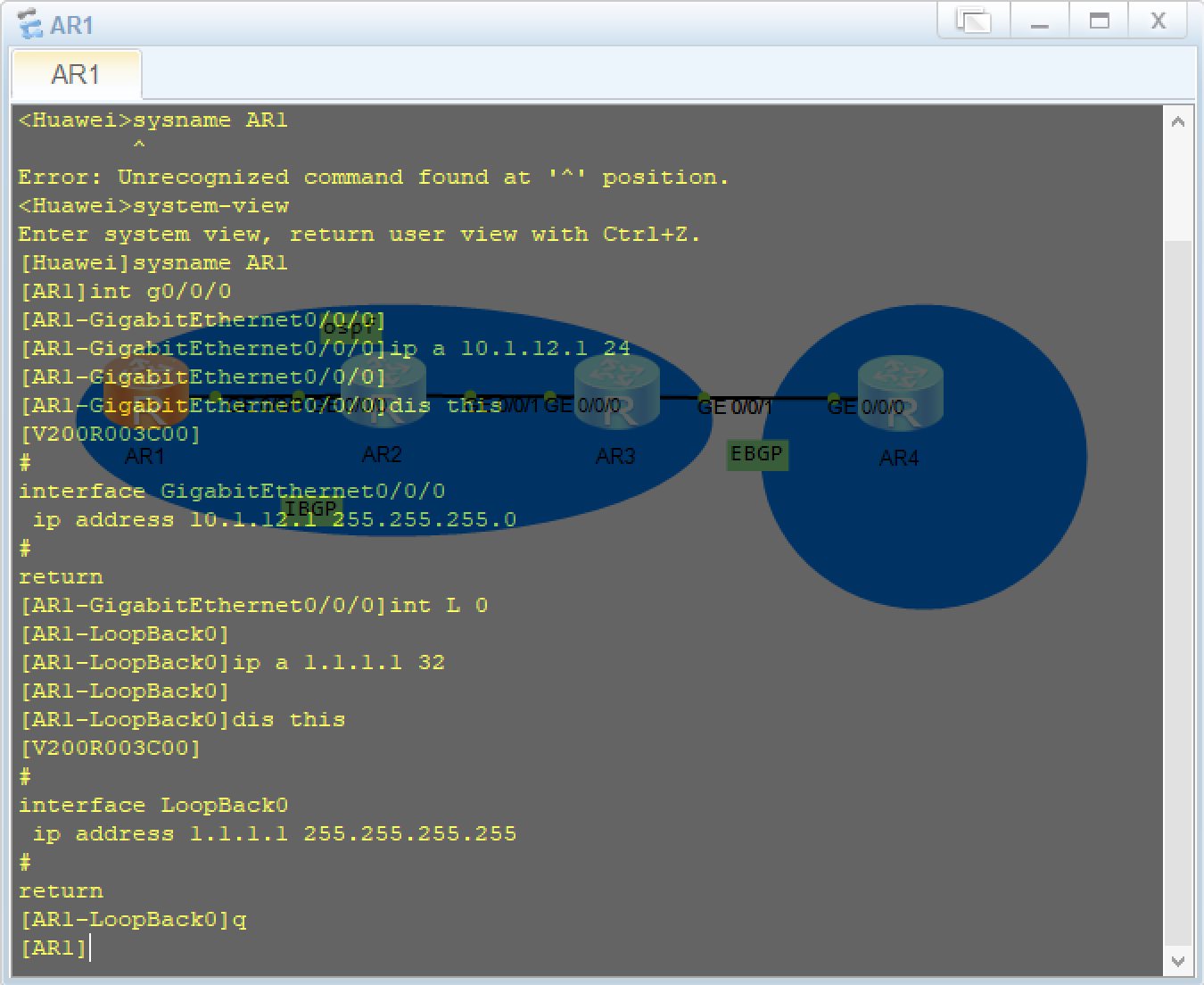

tn2>配置AR1 设备的 g0/0/0 接口的IP为`10.1.12.1`，并添加Loopback0接口地址为`1.1.1.1`。

```bash
system-view
sysname AR1
int g0/0/0
ip a 10.1.12.1 24
dis this
int L 0
ip a 1.1.1.1 32
dis this
q
```

![](https://img.tnblog.net/arcimg/hb/777f31deb51449369b6c394fd735e884.png)

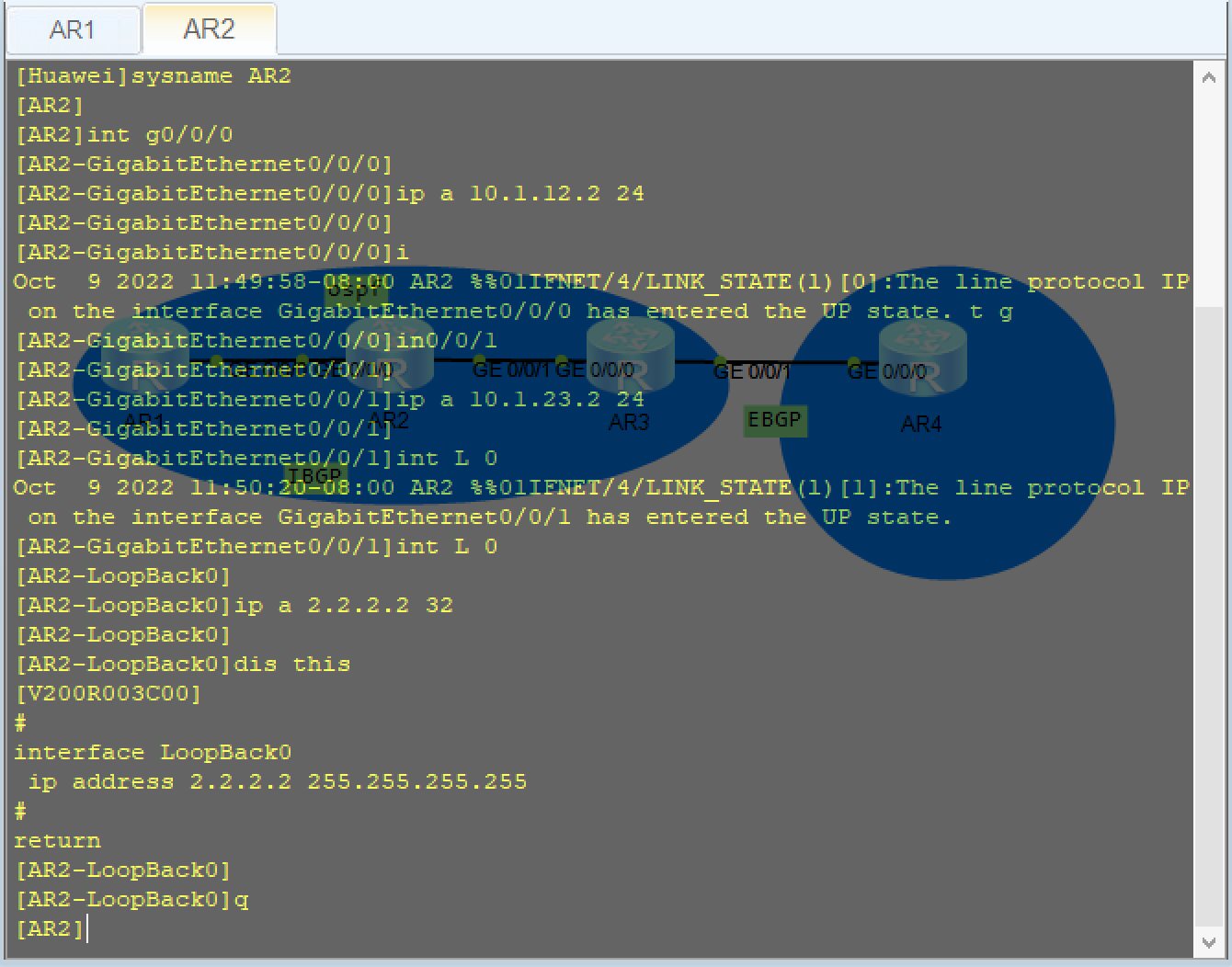

tn2>配置AR2 设备的 g0/0/0 接口的IP为`10.1.12.2`,g0/0/1 接口的IP为`10.1.23.2`，并添加Loopback0接口地址为`2.2.2.2`。

```bash
system-view
sysname AR2
int g0/0/0
ip a 10.1.12.2 24
int g0/0/1
ip a 10.1.23.2 24
int L 0
ip a 2.2.2.2 32
dis this
q
```

![](https://img.tnblog.net/arcimg/hb/ecb2266da1c146588ae59704e354a17c.png)

tn2>配置AR3 设备的 g0/0/0 接口的IP为`10.1.23.3`，并添加Loopback0接口地址为`3.3.3.3`。

```bash
system-view
sysname AR3
int g0/0/0
ip a 10.1.23.3 24
dis this
int L 0
ip a 3.3.3.3 32
dis this
dis ip int b
q
```

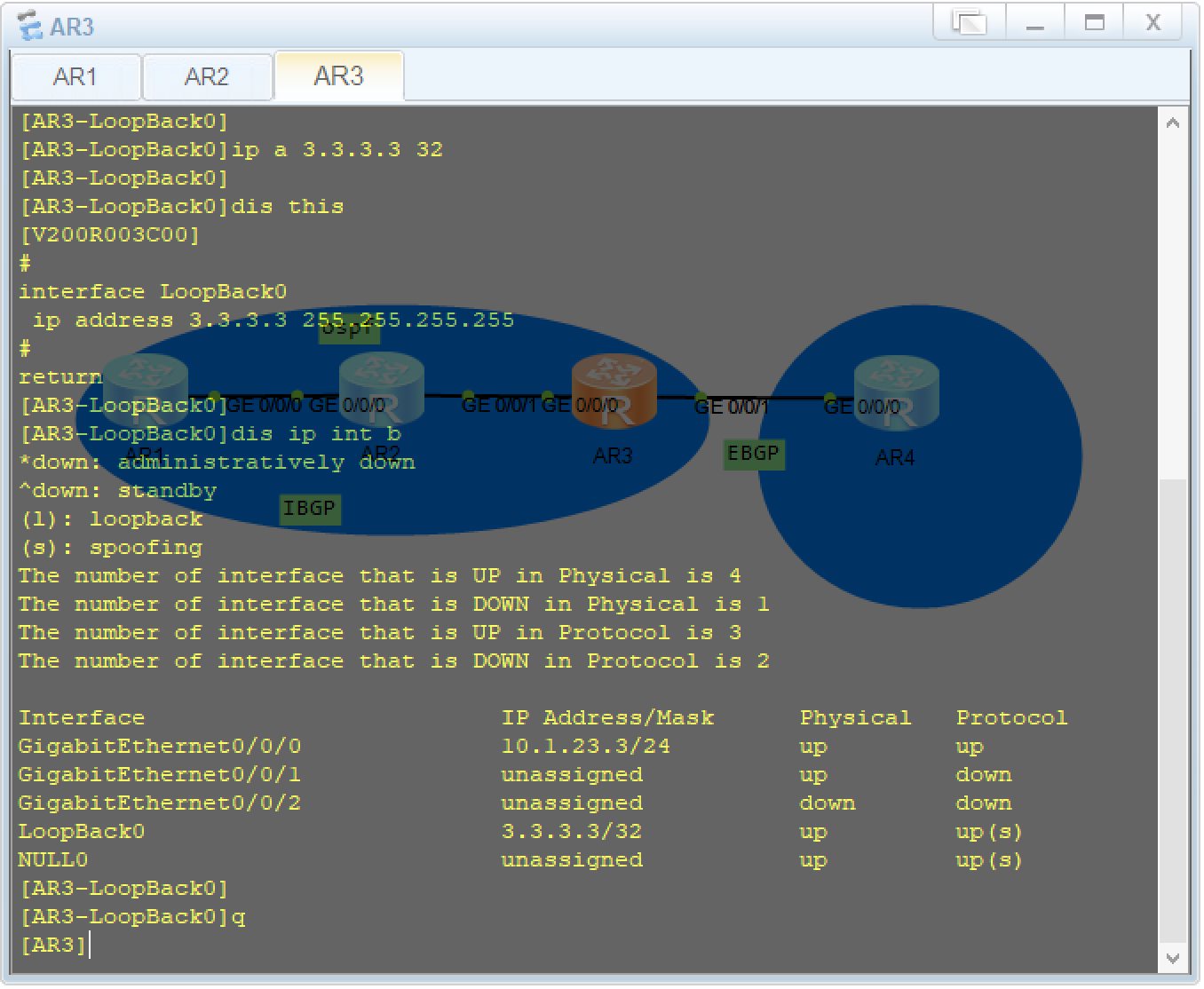

![](https://img.tnblog.net/arcimg/hb/00661fde7c9d4b1ea02a342437c241ce.png)

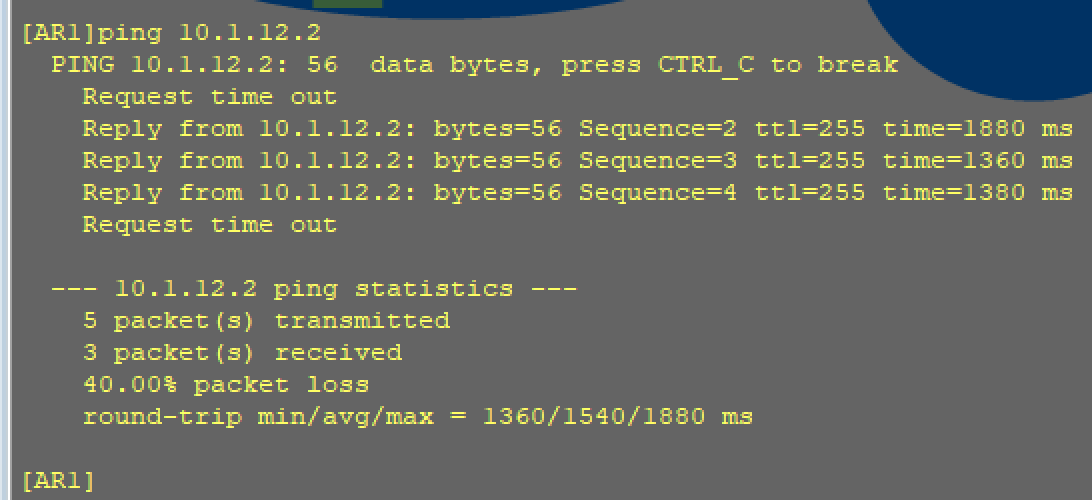

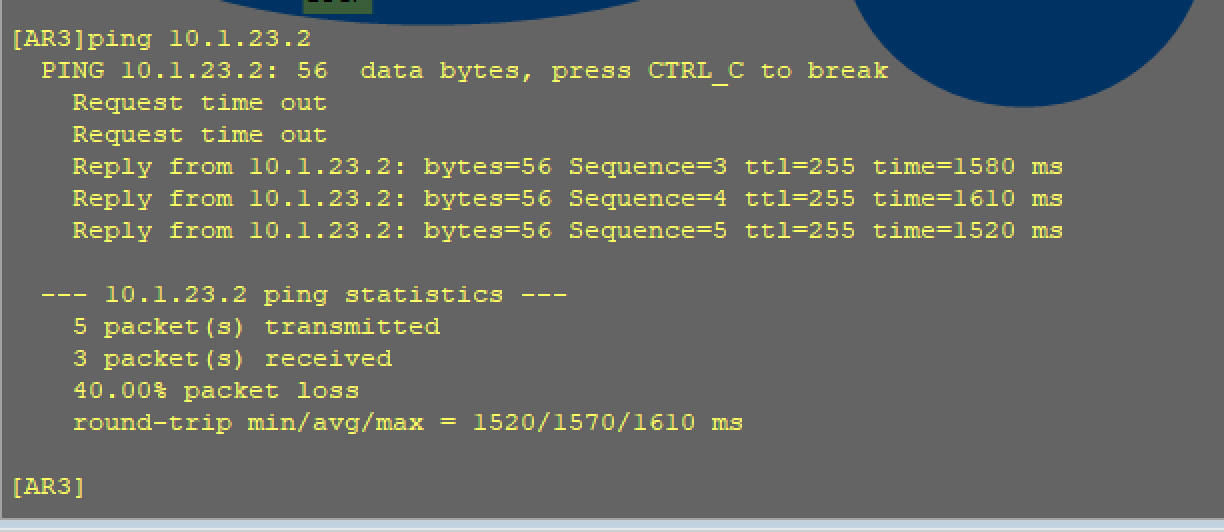

tn2> 直连ping测试。

```bash
# AR3 ping 测试
ping 10.1.23.2
# AR1 ping 测试
ping 10.1.12.2
```

![](https://img.tnblog.net/arcimg/hb/282ddf30fff54d1c81e9fabdddc0b2d1.png)

![](https://img.tnblog.net/arcimg/hb/2e7ea2d2e2d64933a4bbf4b223dc0cca.png)

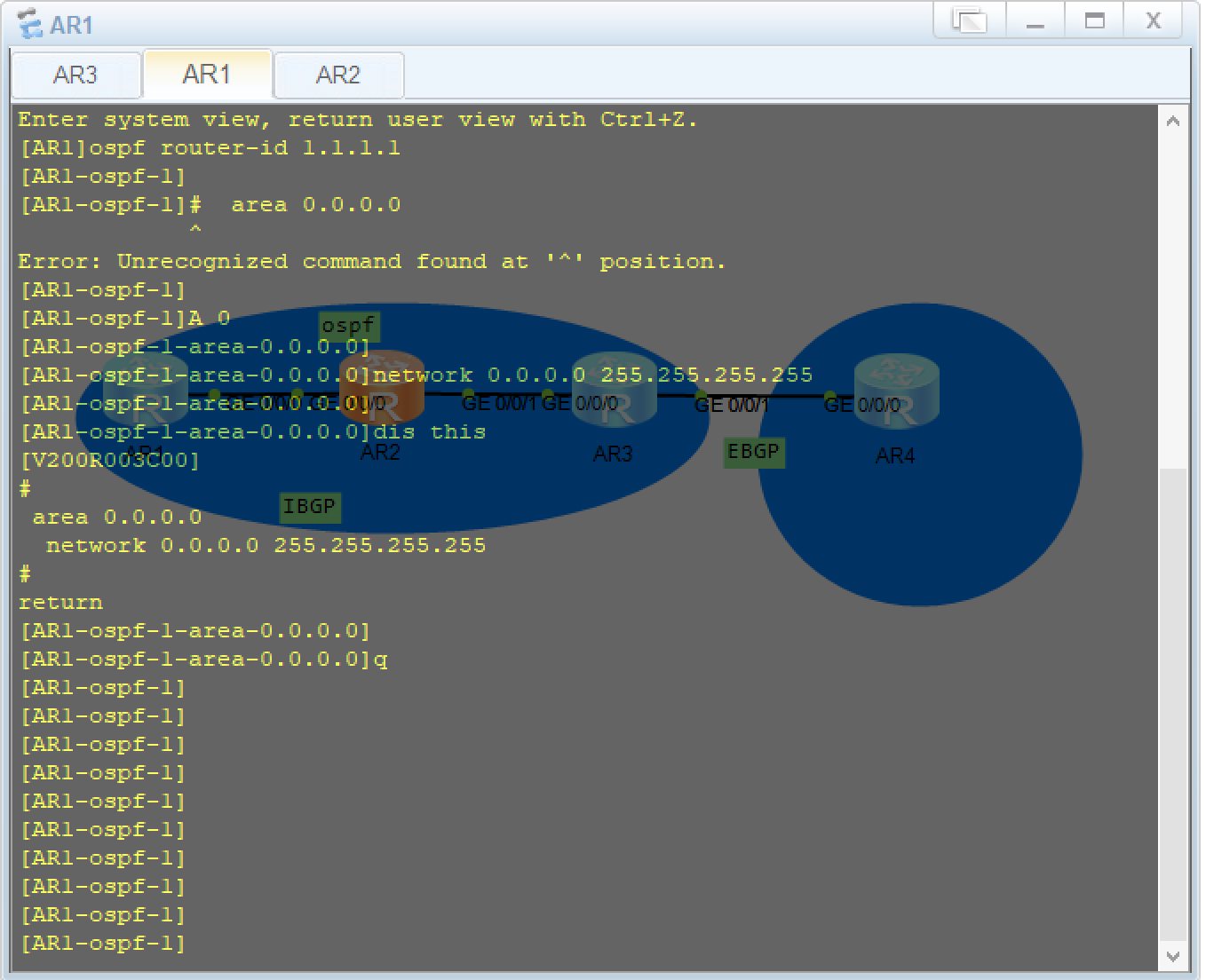

tn2>配置AR1的OSPF，设置router-id为`1.1.1.1`，区域为0，并宣告所有的网络。

```bash
ospf router-id 1.1.1.1
# 相当于 area 0.0.0.0
A 0
network 0.0.0.0 255.255.255.255
dis this
q
```

![](https://img.tnblog.net/arcimg/hb/7dc81b9fe48e4ecf8ab25bf7a27f0c2e.png)

tn2>配置AR2的OSPF

```bash
ospf router-id 2.2.2.2
A 0
network 0.0.0.0 255.255.255.255
dis this
q
q
```

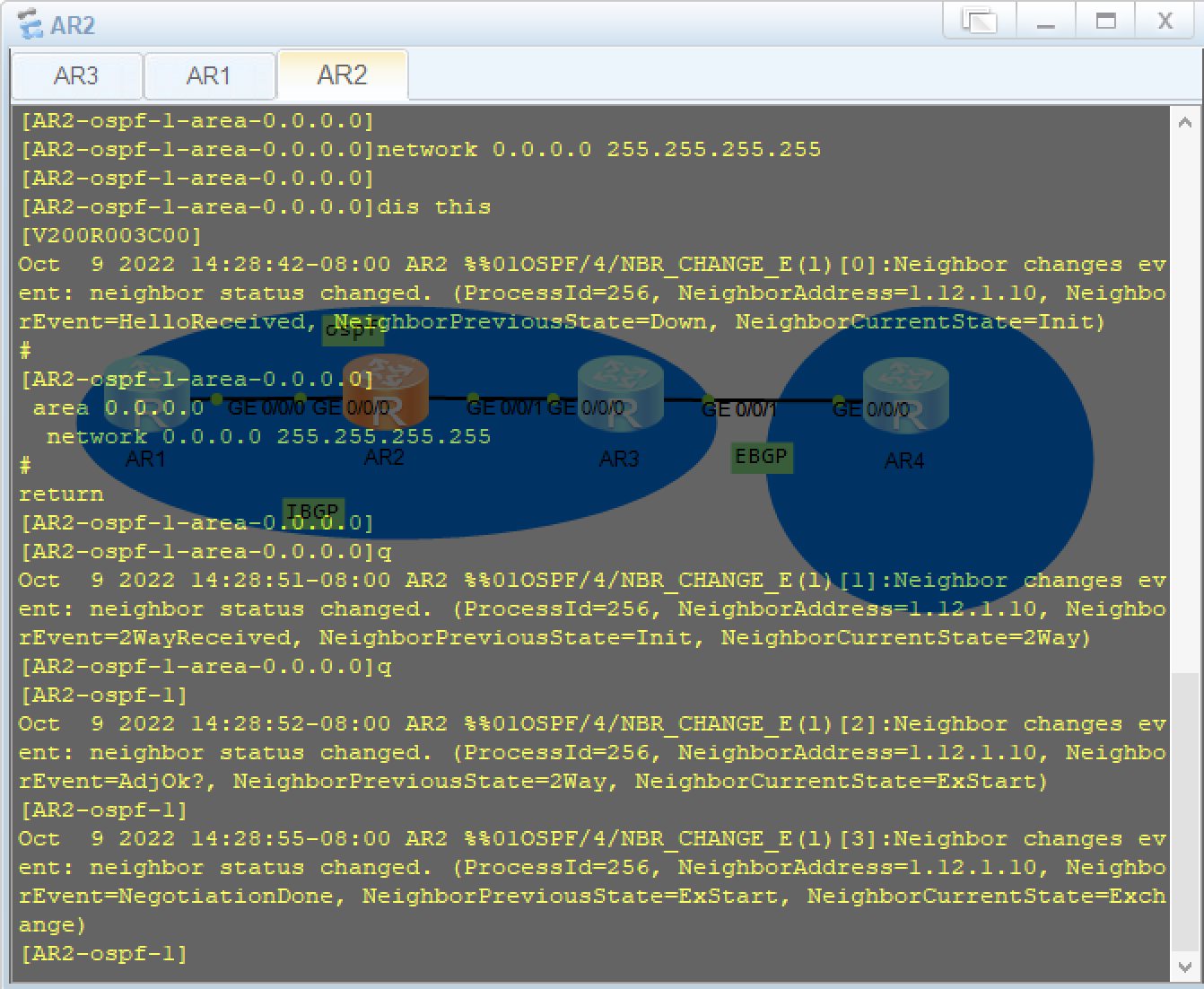

![](https://img.tnblog.net/arcimg/hb/54654e784c8041c8838a1afdca9b02a6.png)

tn2>配置AR3的OSPF

```bash
ospf router-id 3.3.3.3
A 0
network 0.0.0.0 255.255.255.255
dis this
dis ospf peer
dis ospf peer B
```

![](https://img.tnblog.net/arcimg/hb/1996e731291d474cb4de407bd31f6dcc.png)

tn2>配置AR1的BGP，由于我们需要映射AR1与AR3的通信所以我们需要peer AR1的，以此类推。

```bash
bgp 123
router-id 1.1.1.1
peer 3.3.3.3 as-number 123
peer 3.3.3.3 connect-interface L0
```

tn2>配置AR3的BGP

```bash
bgp 123
router-id 3.3.3.3
peer 1.1.1.1 as-number 123
peer 1.1.1.1 connect-interface L0
# 查看bgp peer
dis bgp peer
# 进入bgp内部
dis this
int L 11
ip a 33.33.33.33 32
q
bgp 123
router-id 3.3.3.3
network 33.33.33.33 32
# 查看当前peer
dis this
# 查看当前BGP peer
dis bgp routing-table
```

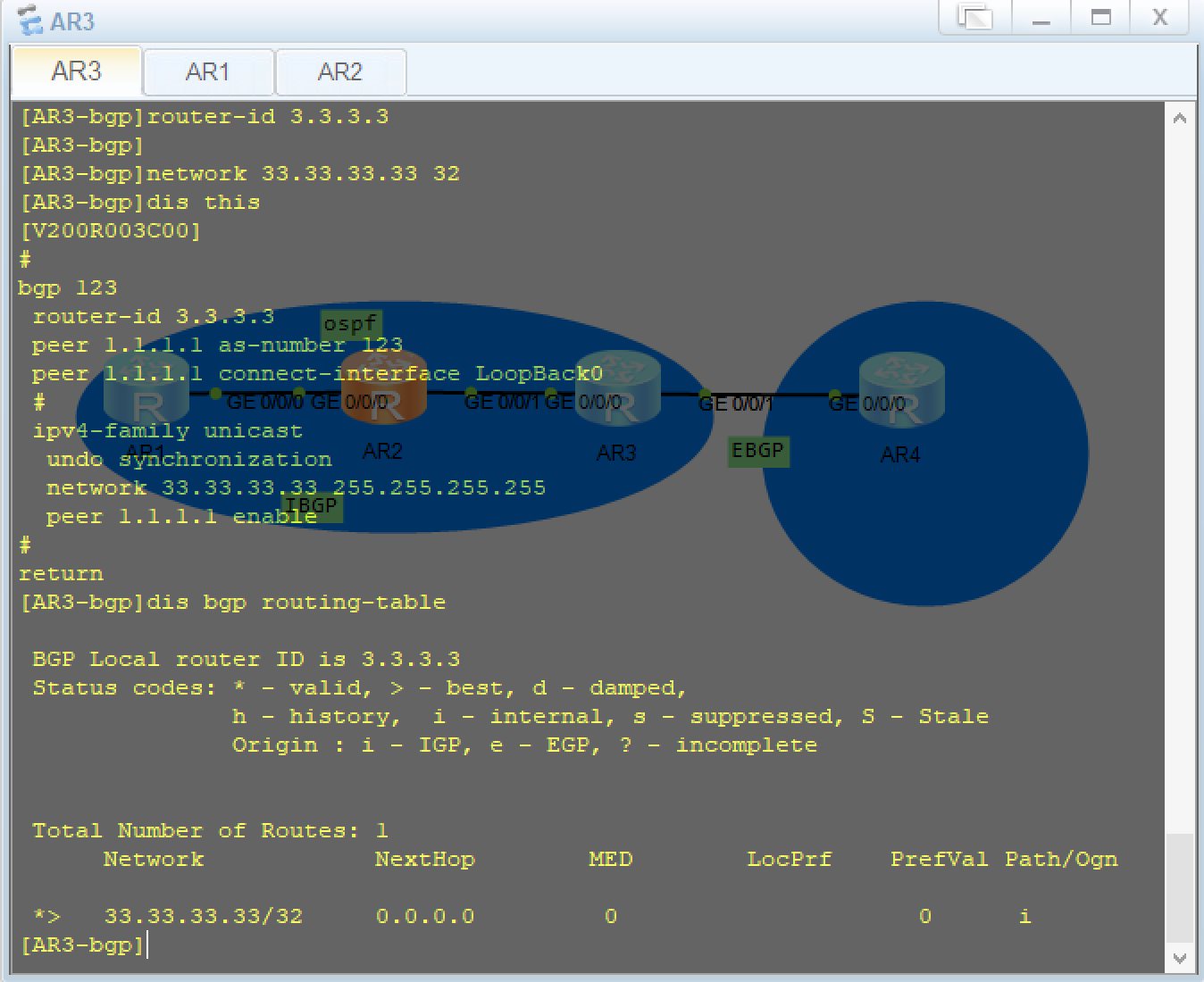

![](https://img.tnblog.net/arcimg/hb/23c0b3c22d7642a39216b5490ce7dfaa.png)

tn2>这里符号的意义

| 符号 | 描述 |
| ------------ | ------------ |
| `*` | 可用的（不可用：R，从更小AD值的IGP中学到了该路由，因此不用BGP路由；s，聚合时明细路由被抑制）|
| `>` | 优化的（要确保>号出来，才能放进路由表，才能继续传给EBGP邻居）|
| `i` | >号后面的i代表从IBGP学到的路由，本地通告的/从EBGP学到的路由不打i |
| `?` | 重发布得来的 |

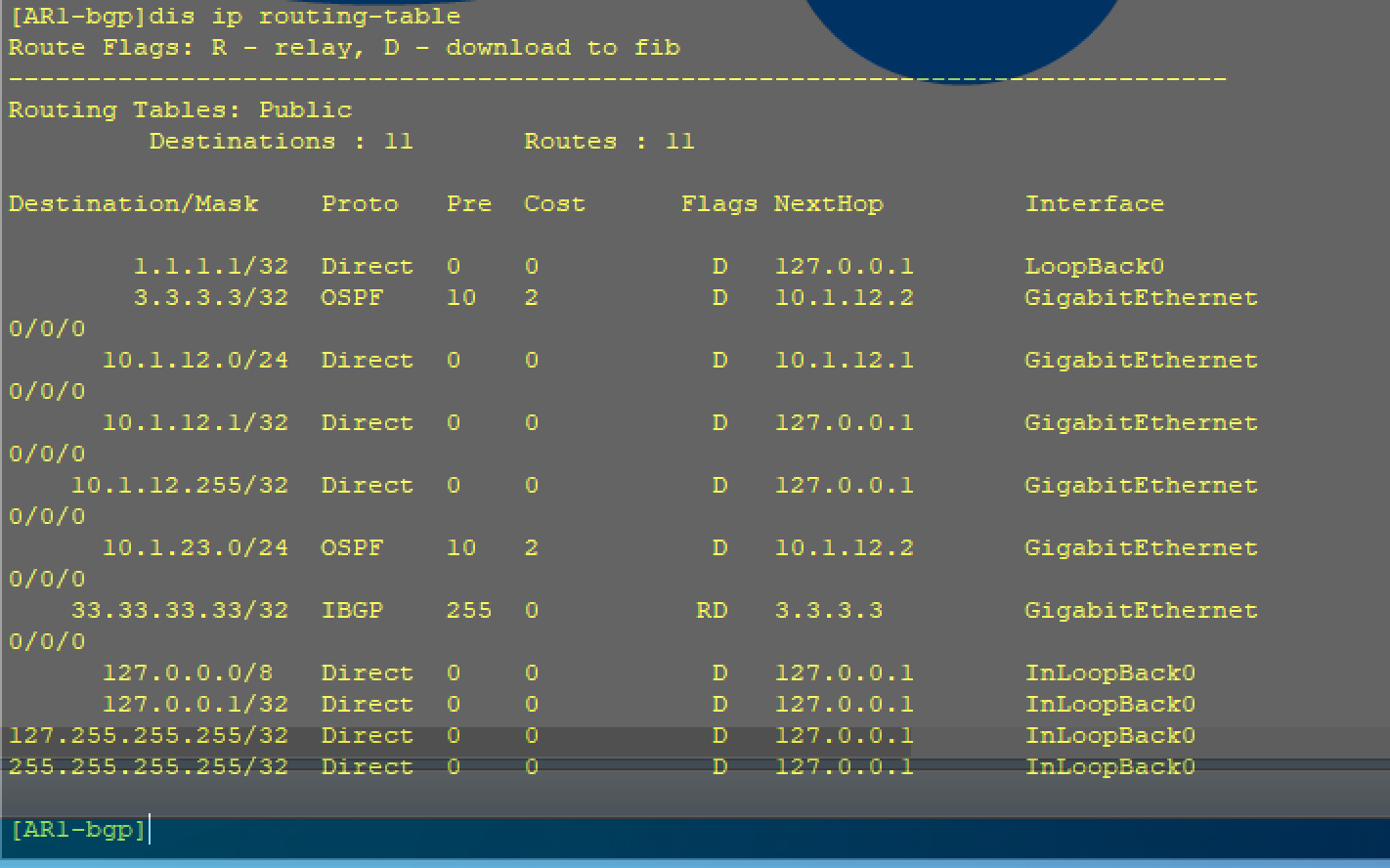

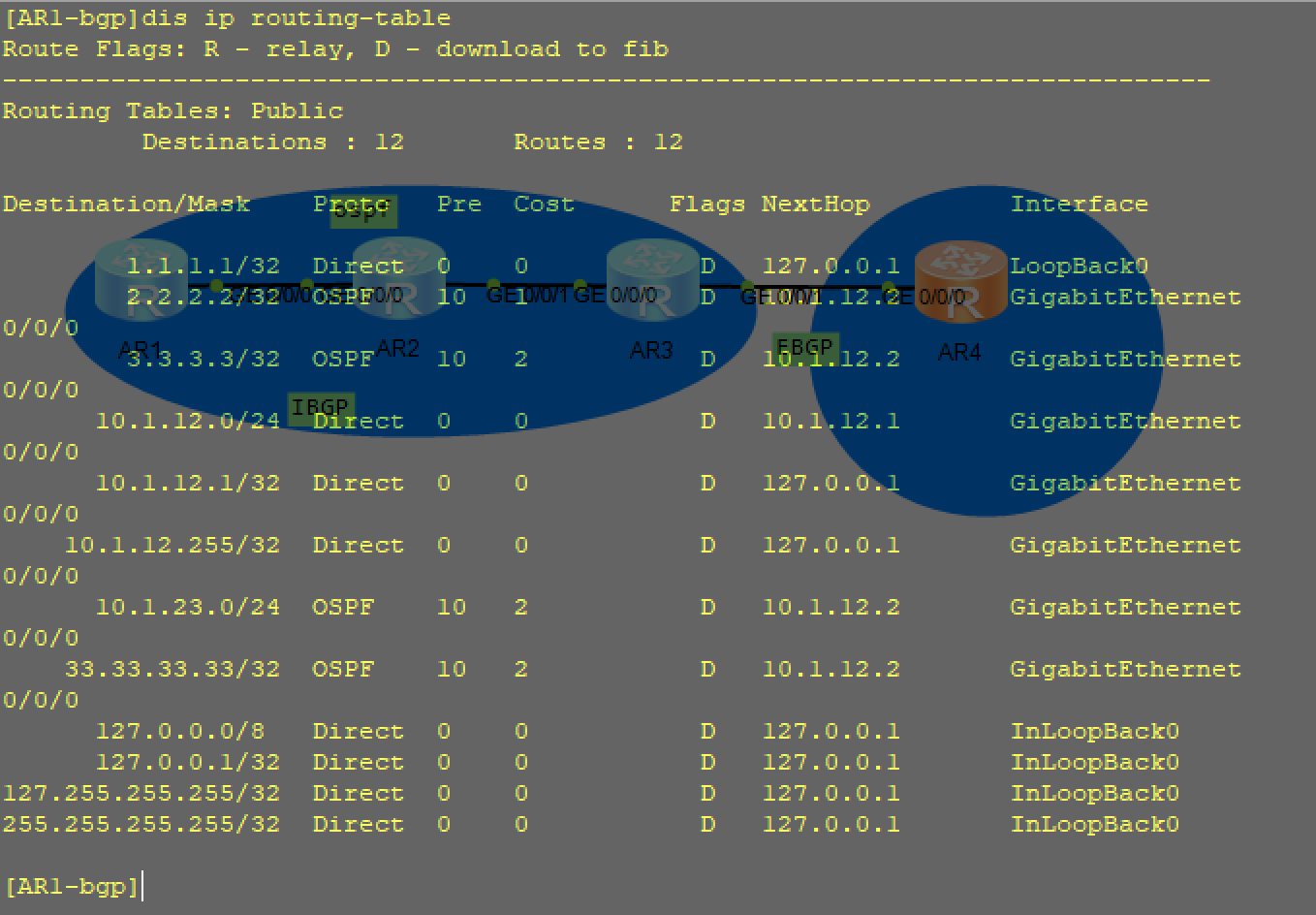

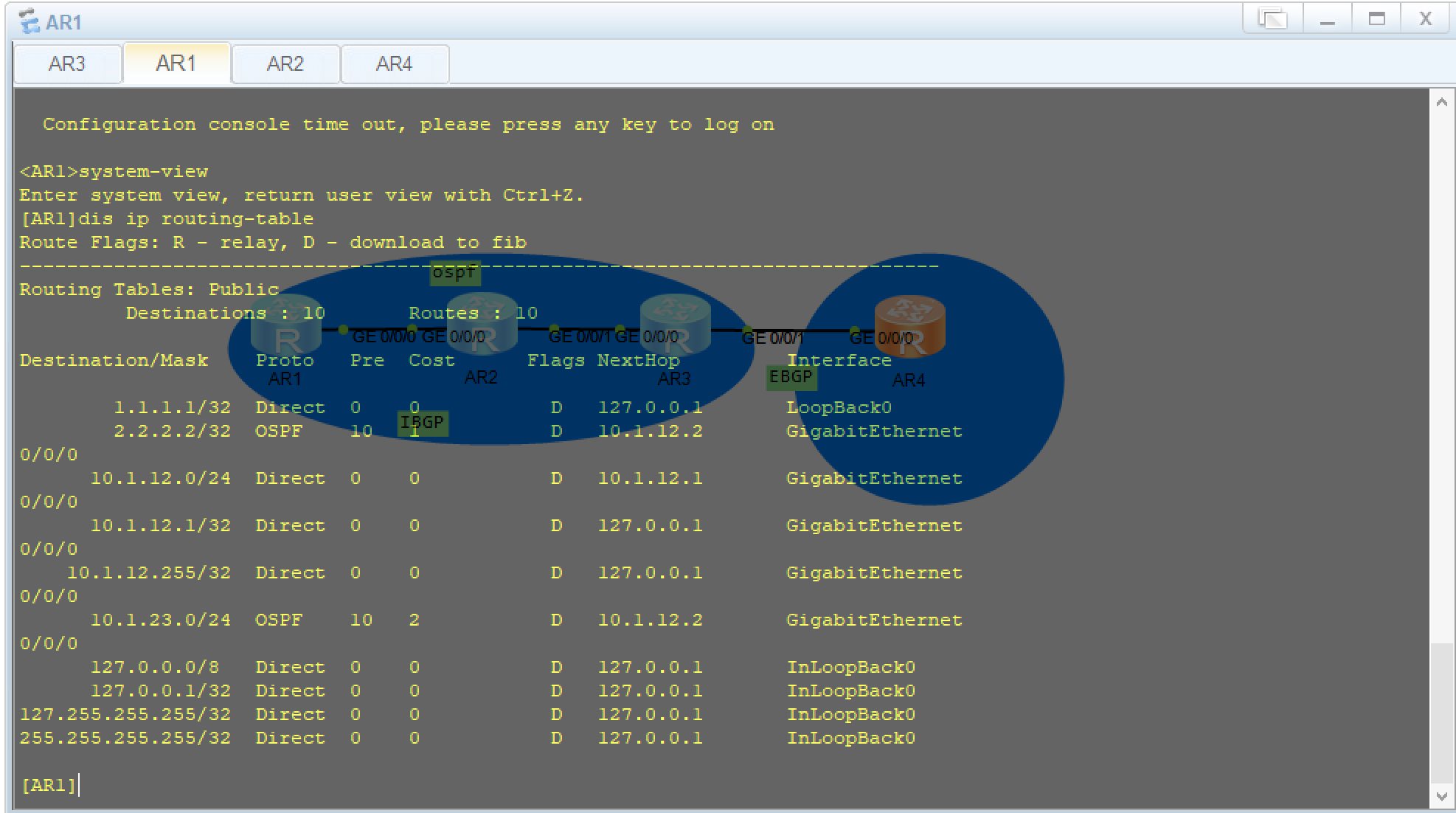

tn2>然后我们到AR1中查看路由表，发现它已经发现了`33.33.33.33`但是并不是IBGP协议，而是ofsp协议。

```bash
system-view
bgp 123
dis ip routing-table
```

![](https://img.tnblog.net/arcimg/hb/a6d5b195cb294477946e12e02b62ac7d.png)

tn>我们还会在后面说到这个问题。

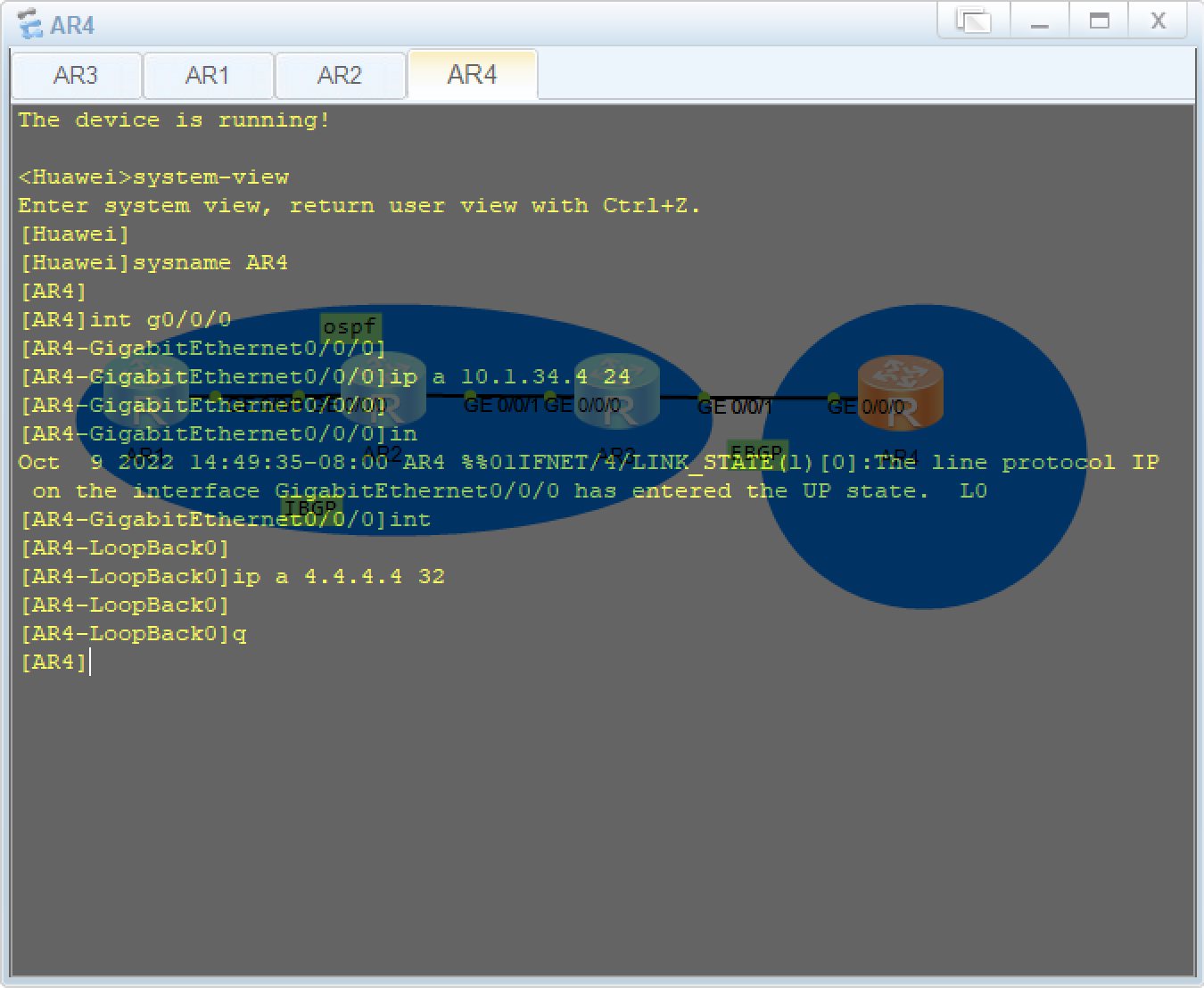

tn2>AR3与AR4打通EBGP连接

```bash
system-view
sysname AR4
int g0/0/0
ip a 10.1.34.4 24
int L0
ip a 4.4.4.4 32
q
```

![](https://img.tnblog.net/arcimg/hb/b2d0bf26406d4f479b7850e18215d4b6.png)

tn2>设置AR3与AR4的直连，并设置直连区域为400

```bash
system-view
int g0/0/1
ip a 10.1.34.3 24
dis this
ping 10.1.34.4
# 配置BGP
bgp 123
peer 10.1.34.4 as-number 400
```

tn2>设置AR4的EBGP

```bash
bgp 400
router-id 4.4.4.4
network 4.4.4.4 32
peer 10.1.34.3 as-number 123
dis bgp peer
# 测试直连
ping 10.1.34.3
dis bgp peer
dis bgp routing-table
```

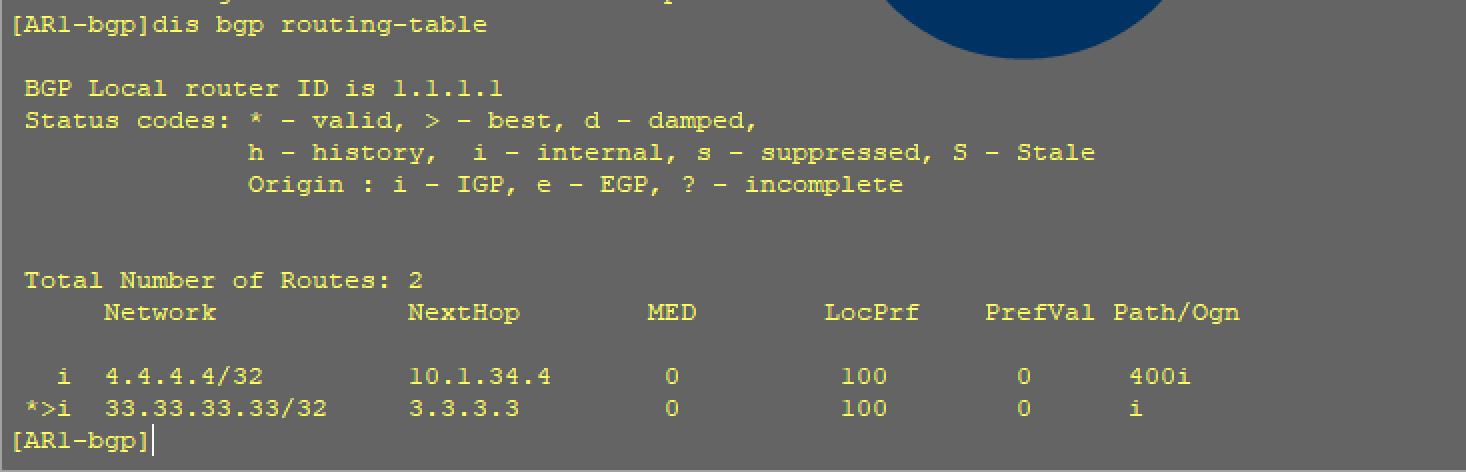

![](https://img.tnblog.net/arcimg/hb/293d01b2ae994bd5a461ec4d18df4d5f.png)

tn2>我们发现它还是OSPF的连接，而不是IBGP的连接。
问题在于我们宣告的时候是`0.0.0.0`。
所以我们需要先解除`0.0.0.0`的网络宣告对应到每个32位，然后将我们的环卫口(`3.3.3.3`)添加到我们的bgp中，最后再刷新bgp。

```bash
# AR2
ospf router-id 2.2.2.2
a 0
undo network 0.0.0.0 255.255.255.255
network 10.1.12.0 0.0.0.255
network 10.1.23.0 0.0.0.255
dis this
dis ospf peer b
# AR1 刷新
bgp 123
refresh bgp external import
# 去掉AR3的ospf 0.0.0.0 配置
ospf router-id 3.3.3.3
area 0
undo network 0.0.0.0 255.255.255.255
network 10.1.23.0 0.0.0.255
# AR3 配置环卫口
network 3.3.3.3 0.0.0.0
```

![](https://img.tnblog.net/arcimg/hb/c50f1847f3784fb4881b62ff7edb62f6.png)

![](https://img.tnblog.net/arcimg/hb/dc85761d3d6b4029bd0b7e5a1222edc9.png)
